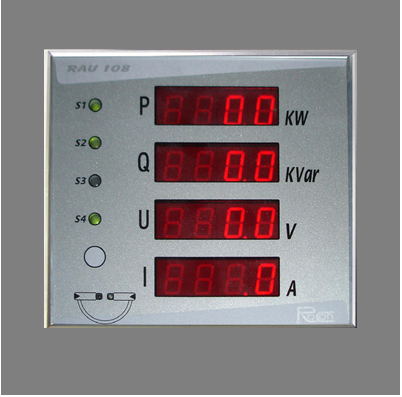

RAU 108Е Устройство за измерване и контрол

RAU 108E е предназначен да измерва, изчислява и визуализира 4 аналогови величини с предварително зададени от потребителя номинални стойности, прагови величини, коефициенти на трансформация (ток, напрежение), активна и реактивна мощност за подстанции ВН.

RAU 108Е може да се използва в режим на самостоятелна работа, или като елемент на системата за автоматизация на подстанции.

За осъществяване на т.нар. връзка точка-точка (point-to-point) се използва сериен интерфейс RS 232. Физическата връзка между устройството и компютъра се реализира посредством интерфейсен кабел с оптична глава.

Приложеният софуер MMI (Man Machine Interface) е програма за потребителски интерфейс, работеща върху PC платформа под управление на Windows операционна система.

Посредством сериен интерфейс RS 485 устройството може опционално да бъде свързано за работа в локалната мрежа с операторската станция (SCADA system).

Устройството измерва трите фазни тока и трите фазни напрежения от съответните измервателни трансформатори и на тяхна база:

• Изчислява активната и реактивна мощност
• Сигнализира повишена активна и реактивна мощност
• Сигнализира понижено линейно напрежение
• Сигнализира повишен ток
• На всеки 24 часа прави запис в регистъра на събитията (Event Recorder) със стойностите на максималната активна и реактивна мощност (положителни и отрицателни)
• Натрупва активна и реактивна енергия (поотделно положителната и отрицателната) и при изключване на устройството записва натрупаните стойности в неговата енергонезависима памет. При поискване от MMI или операторска станция изпраща текущите стойности на енергиите
• При поискване от MMI или операторска станция изпраща текущите стойности на трите фазни тока, трите пресметнати линейни напрежения, активната и реактивната мощност.

Устройството визуализира:

• Активна мощност
• Реактивна мощност
• Минимално линейно напрежение
• Максимален фазен ток
