RPC 116 Централен модул за автоматизиране на подстанции

Предназначение

Фирма РОКОН предлага цялостна концепция за изграждане на системи за автоматизирано управление на подстанции:

  • контролни центрове (диспечерски пункт, опорни пунктове и т.н.)
  • системи за автоматизация на обекти на ЕЕС (разпределителни подстанции, ТЕЦ, ФЕЦ, ВяЕЦ и т.н.)

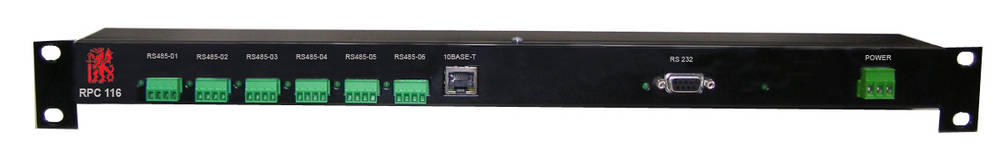

Устройството за автоматизиране на подстанции RPC 116 (embedded unit) може да се използва като централен блок за телемеханика  или като част от система за автоматизация на подстанции. Предназначено е за осъществяване на едновременна и независима комуникация между IEDs (Intelligent electronic devices) и устройствата и системите от по-високо йерархично ниво.

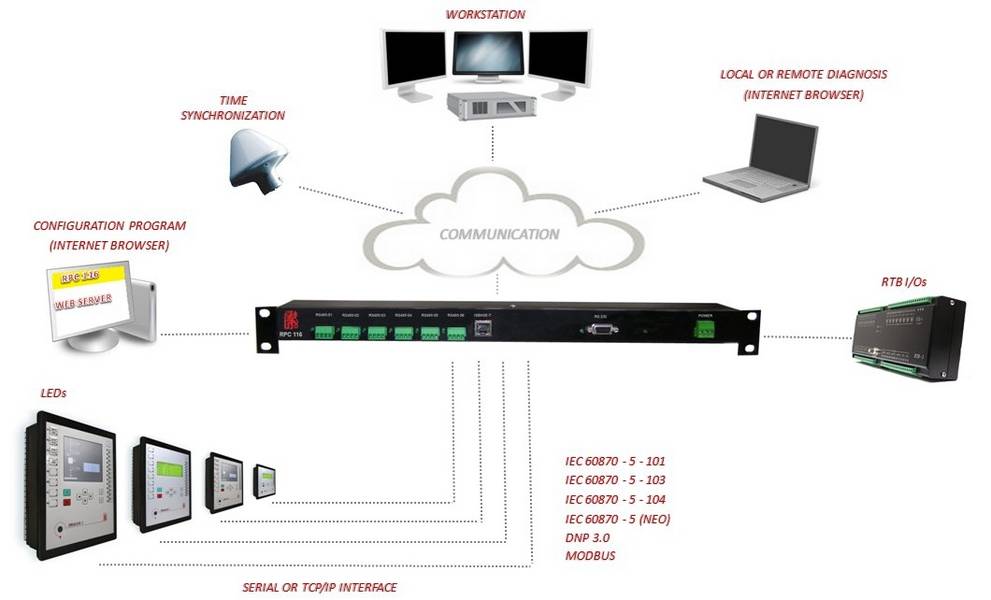

RPC 116 предоставя необходимия брой интерфейси за изграждане на локална и отдалечена комуникация (data node или gateway). Прилагането на стандартните комуникационни протоколи осигурява възможността за интегрирането му в съществуваща вече мрежа (независимо от топологията й) и информационна съвместимост с устройства на различни производители.

Освен вградените стандартни комуникационни протоколи, устройството предлага възможност за добавяне на нови. Нещо повече, в RPC 116 може да се имплементира практически всякакъв фирмен протокол. Тази функционалност осигурява информационната съвместимост на RPC 116 с устройства и системи на различни производители.

Към устройството за телемеханика RPC 116 могат да се свържат един или повече модули тип RTB-1 и RTB-2 за разширяване с допълнителни аналогови входове, цифрови входове и изходи.

Архитектура

  • Подходяща компановка за изграждане на отворени системи с йерархична архитектура
  • Възможност за вграждане в съществуващи системи, независимо от топологията на мрежата
  • Възможност за надграждане с периферни модули (допълнителни цифрови входове, цифрови изходи и аналогови входове)
  • Възможност за изграждане на схеми за резервиране на комуникациите и на цялото устройство

Протоколи

  • Web-базиран интерфейс - HTTP
  • Достъп до файловата система – FTP
  • Синхронизиране на астрономическото време - NTP / SNTP
  • Комуникационни протоколи за връзка с IEDs и SCADA-системи:
    IEC 61850, IEC 60870-5-104/101, IEC 60870-5-103, MODBUS RTU, MODBUS TCP/IP, DNP 3.0

Web Server - вграден в устройството HTTP-Server за достъп до текущи данни, конфигурация, администриране и диагностика.
